Bezpiecznik w aucie to mały element, ale od jego doboru zależy działanie wielu układów: od świateł i wycieraczek po podgrzewanie, sterowniki i zasilanie osprzętu. Najczęściej problem sprowadza się do tego, że kierowca nie wie, jakie są rodzaje bezpieczników samochodowych i który z nich pasuje do konkretnego obwodu. Poniżej rozkładam temat praktycznie: od typów wkładek, przez oznaczenia i amperaż, po błędy, które potrafią narobić większych szkód niż sam przepalony bezpiecznik.
Najkrócej: liczy się typ wkładki, amperaż i miejsce montażu
- W samochodach najczęściej spotkasz bezpieczniki płytkowe, kartridżowe i przykręcane do instalacji wysokoprądowej.
- W autach osobowych dominują dziś wersje mini, micro i standard blade, a pod maską częściej pojawiają się maxi, JCASE, MIDI i MEGA.
- Nie dobiera się bezpiecznika „na oko” ani pod kolor obudowy, tylko według amperażu i typu przewidzianego przez producenta.
- Jeśli nowy bezpiecznik pali się od razu, problem zwykle leży w zwarciu, uszkodzonym odbiorniku albo przetartym przewodzie.
- W aucie z dieslem szczególnie warto zwracać uwagę na obwody świec żarowych, dogrzewania i wentylatorów, bo tam prądy są wyższe.
Najważniejsze typy bezpieczników w aucie
W praktyce samochodowa elektryka opiera się głównie na kilku rodzinach wkładek. Różnią się nie tylko rozmiarem, ale też zakresem prądowym, sposobem montażu i tym, gdzie najlepiej je stosować. Ja patrzę na to tak: im bliżej kabiny i delikatnej elektroniki, tym częściej pojawiają się małe bezpieczniki płytkowe; im bliżej akumulatora i grubych przewodów, tym większe i solidniej zamocowane rozwiązania.
Bezpieczniki płytkowe
To najpopularniejsza grupa w samochodach osobowych. Występują jako standardowe, mini, low-profile mini oraz micro. W środku mają cienki element topikowy, a cała wkładka jest zaprojektowana tak, by szybko przerwać obwód przy przeciążeniu albo zwarciu. Są wygodne w wymianie, łatwe do rozpoznania i szeroko stosowane w skrzynkach bezpieczników wewnątrz kabiny.
W starszych autach spotkasz standardowe wkładki typu ATO/ATC, a w nowszych częściej mini i micro. To właśnie one chronią najwięcej „codziennych” odbiorników: radio, oświetlenie wnętrza, szyby, gniazda 12 V, centralny zamek czy wycieraczki.
Bezpieczniki kartridżowe
Ten typ wygląda bardziej masywnie i zwykle obsługuje obwody o większym obciążeniu. Najczęściej spotyka się tu JCASE, low-profile JCASE oraz podobne wkładki kartridżowe. Są projektowane z myślą o prądach rzędu kilkunastu do kilkudziesięciu amperów i dobrze sprawdzają się w skrzynkach pod maską.
Ich zaletą jest większa odporność mechaniczna i lepsze dopasowanie do obwodów, które pracują w trudniejszych warunkach. W praktyce chronią między innymi wentylatory, moduły zasilania, pompy, wybrane elementy ogrzewania i część instalacji pomocniczych.
Bezpieczniki przykręcane do szyny lub podstawy
To rozwiązania dla wyższych prądów. Należą tu między innymi MIDI, MEGA, ZCASE i podobne wkładki bolt-down. Montuje się je śrubowo, więc siedzą pewniej niż klasyczna wkładka płytkowa i lepiej znoszą duże obciążenie oraz drgania.
Takie bezpieczniki spotkasz przy akumulatorze, w rozdzielniach zasilania i przy obwodach, które muszą obsłużyć naprawdę duży pobór prądu. W samochodach z dieslem mają sens tam, gdzie pracują świece żarowe, dogrzewacze, mocne wentylatory albo dodatkowe zasilanie osprzętu.
Przeczytaj również: Czy nowy akumulator trzeba ładować? - Sprawdź przed montażem
Wkładki szklane i ceramiczne
Dzisiaj nie są już standardem w nowoczesnym aucie, ale nadal trafiają się w starszych instalacjach i w dołożonych akcesoriach, na przykład w starszych alarmach, wzmacniaczach czy prostych adapterach. Mają prostą budowę, jednak w motoryzacji zostały w dużej mierze wypchnięte przez bezpieczniki płytkowe i kartridżowe.
Jeśli widzisz taką wkładkę w aucie, traktuję to jako sygnał, że instalacja była modyfikowana albo pochodzi z wcześniejszej epoki motoryzacji. To nie jest wada sama w sobie, ale wymaga większej uwagi przy serwisie.
| Typ | Typowy zakres prądu | Gdzie najczęściej występuje | Co warto zapamiętać |
|---|---|---|---|
| Płytkowy standard / mini / micro | 2–40 A | Kabina, skrzynka przy desce, drobna elektronika | Najczęstszy wybór w autach osobowych |
| Kartridżowy JCASE / low-profile JCASE | 15–60 A | Skrzynka pod maską, większe odbiorniki | Dobre do obwodów o większym poborze |
| MIDI / MEGA / ZCASE | 20–100+ A | Akumulator, rozdzielnia zasilania, duże obciążenia | Montowane śrubowo, solidne i odporne |
| Szklane / ceramiczne | Zależnie od wersji | Starsze auta, akcesoria, instalacje dorabiane | Raczej wyjątek niż standard |
W samym układzie auta te rodziny nie konkurują ze sobą, tylko się uzupełniają. Następny krok to już nie typ, ale to, jak odczytać oznaczenia i nie pomylić bezpiecznika o podobnym wyglądzie z właściwym zamiennikiem.
Jak czytać oznaczenia i kolory bez zgadywania
Kolor obudowy bardzo pomaga, ale nie powinien być jedynym kryterium. W praktyce liczy się przede wszystkim nadrukowany amperaż, symbol serii i miejsce montażu w skrzynce. Ja zawsze sprawdzam te trzy rzeczy razem, bo w starszych samochodach i przy częściach różnych producentów odcienie potrafią się minimalnie różnić.

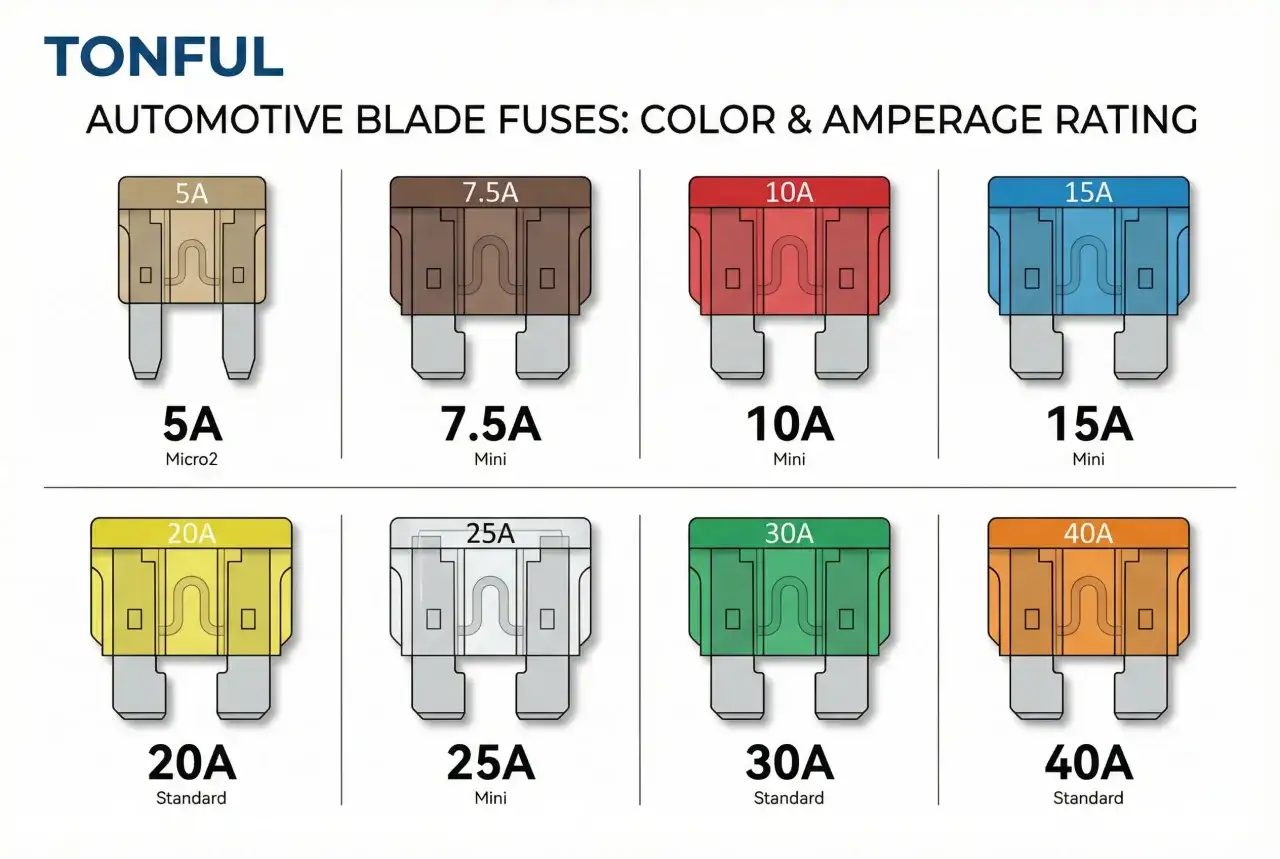

Najczęściej spotkasz prostą logikę: 5 A bywa oznaczone kolorem tan, 10 A czerwonym, 15 A niebieskim, 20 A żółtym, 25 A przezroczystym, a 30 A zielonym. W większych wkładkach też działa podobna zasada, choć przy seriach wysokoprądowych warto trzymać się tabel producenta, a nie pamięci wzrokowej z internetu.
- Amperaż mówi, przy jakim obciążeniu bezpiecznik ma zadziałać.
- Kolor ułatwia identyfikację, ale nie zastępuje oznaczenia.
- Rozmiar musi pasować do gniazda, inaczej wkładka nie będzie trzymała pewnie.
- Napięcie znamionowe musi być co najmniej takie, jak wymaga instalacja.
W skrócie: kolor podpowiada, ale nie decyduje. Jeśli masz wątpliwość, lepiej sięgnąć po opis na pokrywie skrzynki, instrukcję auta albo zdjęcie układu przed demontażem niż wymieniać wkładkę w ciemno. To prowadzi do najważniejszej praktycznej kwestii, czyli doboru właściwego zamiennika.
Jak dobrać właściwy bezpiecznik do konkretnego obwodu
Najbezpieczniejsza zasada jest banalna, ale działa: zawsze zakładaj taki sam amperaż i taki sam typ, jaki przewidziano fabrycznie. Jeśli obwód miał 15 A, nie „pomagasz” mu wkładką 20 A. Wtedy nie poprawiasz instalacji, tylko przesuwasz moment zadziałania ochrony i ryzykujesz stopienie przewodu albo uszkodzenie odbiornika.
- Sprawdź opis na pokrywie skrzynki bezpieczników lub w instrukcji auta.
- Odczytaj amperaż i typ wkładki, a nie tylko jej kolor.
- Porównaj wymiary nowego bezpiecznika ze starym.
- Upewnij się, że gniazdo nie jest nadpalone, luźne albo zaśniedziałe.
- Jeśli obwód pali bezpiecznik ponownie, szukaj przyczyny, a nie mocniejszej wkładki.
W autach z dieslem szczególnie uważam na obwody, które pobierają dużo prądu przez krótki czas: świece żarowe, dogrzewacze, wentylator chłodnicy, czasem dodatkowe ogrzewanie kabiny albo zasilanie elementów przy akumulatorze. Tam nie ma miejsca na eksperymenty z „trochę większym” bezpiecznikiem, bo instalacja bywa obciążona bardzo blisko granicy projektowej.
Jeżeli nie masz pewności co do typu, kieruj się oryginałem, a nie tylko wartością amperową. Dwie wkładki o tym samym prądzie mogą mieć inną geometrię, inny czas zadziałania i inne warunki pracy. To właśnie dlatego sam numer A nie załatwia sprawy.
Po czym poznać, że bezpiecznik padł i co sprawdzić przed wymianą
Objaw bywa prosty: coś przestaje działać nagle i bez ostrzeżenia. W praktyce mogą to być wycieraczki, gniazdo 12 V, radio, podgrzewanie szyby, nawiew albo pojedynczy obwód sterujący. Jeśli wkładka jest przezroczysta, przepalony mostek często widać od razu. Gdy nie, wystarczy miernik albo próbnik, żeby potwierdzić przerwę.
| Objaw | Najczęstsza przyczyna | Co sprawdzić |
|---|---|---|
| Obwód nie działa wcale | Przepalona wkładka | Amperaż, gniazdo, zasilanie po obu stronach bezpiecznika |
| Nowy bezpiecznik pali się od razu | Zwarcie lub uszkodzony odbiornik | Wiązka, przekaźnik, silnik, moduł, wilgoć w złączu |
| Problem wraca po kilku dniach | Przewód ociera o karoserię albo element się zacina | Trasa wiązki, mechanizm odbiornika, punkty masy |
Ja zwykle zaczynam od rzeczy banalnych: oględzin gniazda, sprawdzenia czy styki nie są przypalone i czy wkładka siedzi ciasno. Dopiero później idę głębiej, bo czasem problemem nie jest sam bezpiecznik, tylko słaby kontakt, który grzeje się i powoduje kolejne awarie. Jeśli wkładka przepala się ponownie, nie wkładam następnej bez diagnozy.
To właśnie odróżnia prostą wymianę od naprawy. Sama wymiana ma sens tylko wtedy, gdy nie ma ukrytej usterki w obwodzie. W przeciwnym razie nowy element jest po prostu kolejnym testem do spalenia.
Najczęstsze błędy przy wymianie, które robią więcej szkody niż pożytku
Najgorszy klasyk to montaż mocniejszego bezpiecznika „żeby nie wybijało”. To fałszywa oszczędność, bo bezpiecznik ma chronić instalację, a nie przeszkadzać kierowcy. Drugi częsty błąd to wkładanie czegokolwiek o podobnym rozmiarze, bez sprawdzenia amperażu i typu.
- Zakładanie większego amperażu niż przewidziano fabrycznie.
- Mieszanie różnych serii tylko dlatego, że fizycznie wchodzą do gniazda.
- Wpychanie wkładki w nadpalone, luźne lub zaśniedziałe gniazdo.
- Ignorowanie powtarzającego się przepalania i wymienianie bez diagnozy.
- Używanie drutu, folii albo prowizorycznych obejść.
W autach z dieslem dochodzi jeszcze jeden problem: część właścicieli bagatelizuje wyższe obciążenie układów rozruchu i podgrzewania. Tymczasem właśnie tam zbyt długa jazda z „kombinowanym” zabezpieczeniem potrafi skończyć się uszkodzeniem wiązki, przekaźnika albo skrzynki zasilającej przy akumulatorze.
Jeśli mam wskazać jedną zasadę, którą warto zapamiętać na długo, to jest nią ta: bezpiecznik ma być dokładnie taki, jak wymaga obwód, a nie „trochę lepszy”. To prowadzi do praktycznej kwestii, co dobrze mieć w aucie na zapas.
Co warto wozić w dieslu, żeby drobna awaria nie unieruchomiła auta
W samochodzie z silnikiem diesla dobrze jest mieć mały, sensowny zestaw awaryjny, ale bez przesady. Nie ma potrzeby wozić całej skrzynki części zamiennych. Lepiej mieć kilka najczęściej używanych wkładek dobranych do własnego auta, plastikowy wyciągacz i prosty tester lub multimetr.
- po 1 sztuce najważniejszych bezpieczników z kabiny, które rzeczywiście występują w Twoim aucie;
- kilka wartości z grupy 5 A, 10 A, 15 A, 20 A i 30 A, jeśli właśnie takich używa instalacja;
- jeden wyciągacz do bezpieczników;
- latarkę lub lampkę czołową do pracy przy skrzynce;
- zdjęcie schematu skrzynki zapisane w telefonie.
Jeśli samochód ma bezpieczniki przy akumulatorze albo przy rozdzielni pod maską, warto wiedzieć, gdzie dokładnie się znajdują i jakie serwisowe wkładki występują w tym obszarze. To szczególnie ważne w dieslach z rozbudowanym dogrzewaniem, mocnym wentylatorem chłodnicy albo dodatkowymi odbiornikami prądu. Jedna godzina przygotowania oszczędza później dużo szukania po omacku.
Gdy bezpiecznik wraca do problemu, szukam przyczyny, nie tylko wkładki
Przepalony bezpiecznik jest sygnałem, nie celem samym w sobie. Jeżeli wymieniasz go raz i problem znika, sprawa jest prosta. Jeśli jednak sytuacja się powtarza, trzeba potraktować to jak objaw awarii w obwodzie: przetartego przewodu, zwarcia w silniku, zalanego złącza, uszkodzonego modułu albo zbyt dużego poboru prądu.
W praktyce najlepsze efekty daje spokojna diagnostyka: identyfikacja obwodu, kontrola zasilania, oględziny wiązki, a dopiero potem wymiana elementu. To szczególnie ważne w nowocześniejszych dieslach, gdzie jedna pozornie drobna usterka potrafi wyłączyć kilka funkcji naraz albo doprowadzić do kosztowniejszej naprawy. Jeśli chcesz uniknąć powtórki, nie patrz na bezpiecznik jak na część eksploatacyjną, tylko jak na strażnika całego układu.
