Połączenie szeregowe akumulatorów ma sens wtedy, gdy instalacja potrzebuje wyższego napięcia niż pojedynczy moduł potrafi zapewnić. W praktyce chodzi najczęściej o układy 24 V, 36 V albo 48 V, spotykane w cięższych pojazdach, zabudowach kamperowych, przetwornicach i niektórych systemach pomocniczych w autach z dieslem. Pokażę, jak to podłączyć, jak liczyć napięcie i pojemność oraz czego nie mieszać, żeby nie skrócić życia całego banku.
Najważniejsze zasady łączenia w szereg
- Napięcia się sumują, a pojemność zestawu pozostaje taka jak najsłabszego ogniwa.
- Łącz akumulatory o tej samej chemii, pojemności, napięciu nominalnym i możliwie podobnym stanie naładowania.
- W szeregu zawsze łączysz plus z minusem, a do instalacji podpinasz skrajne bieguny całego łańcucha.
- To rozwiązanie wybiera się wtedy, gdy urządzenie lub instalacja wymaga 24 V, 36 V albo 48 V.
- Przed pierwszym uruchomieniem sprawdź napięcie każdej baterii osobno i poprawność polaryzacji.
Jak działa układ szeregowy i kiedy ma sens
Ja zwykle zaczynam od prostego pytania: czy naprawdę potrzebujesz wyższego napięcia, czy tylko większej pojemności? W układzie szeregowym prąd płynie przez wszystkie akumulatory tak samo, natomiast napięcie się dodaje. Dwa moduły 12 V dają więc 24 V, trzy dają 36 V, a cztery 48 V.

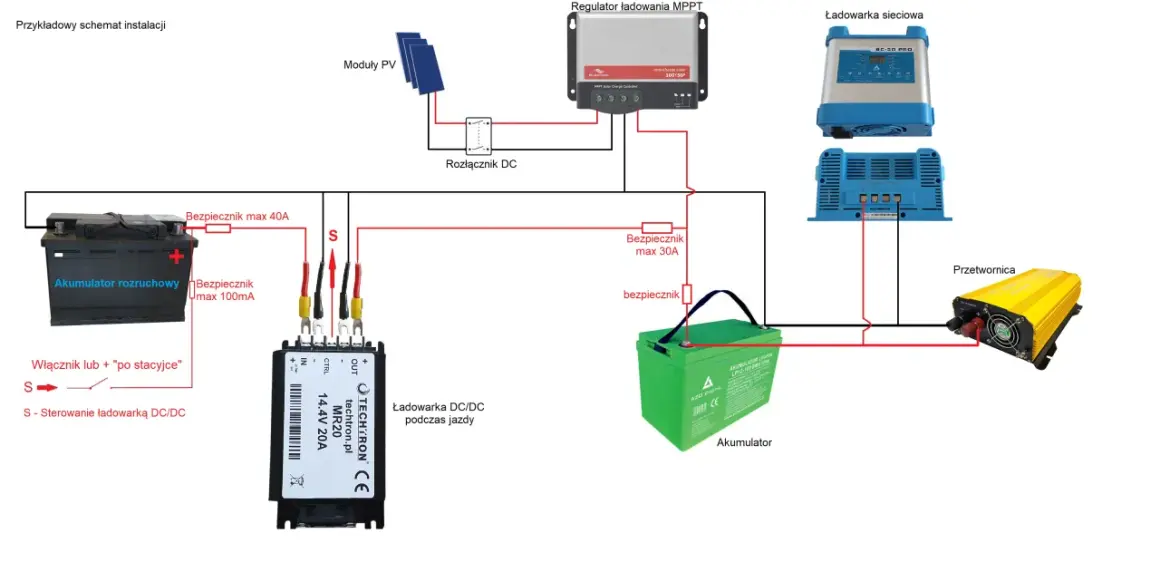

To ważne, bo w samochodach osobowych i lekkich dostawczych najczęściej pracuje instalacja 12 V, więc taki układ nie jest tam codziennym rozwiązaniem. Ma sens głównie wtedy, gdy zasilasz przetwornicę, większy odbiornik, ogrzewanie postojowe w rozbudowanej zabudowie, sprzęt terenowy albo instalację w cięższym dieslu, gdzie wyższe napięcie obniża prąd i ułatwia pracę przewodom.
W praktyce szereg traktuję jak prosty mnożnik napięcia, a nie sposób na „więcej energii z niczego”. Jeśli potrzebujesz 24 V, to szereg jest właściwą drogą. Jeśli potrzebujesz dłuższej pracy przy tym samym napięciu, zwykle lepsze będzie połączenie równoległe. Do samego montażu przechodzę dopiero wtedy, gdy to rozróżnienie jest jasne.
Jak połączyć akumulatory szeregowo bez pomyłki

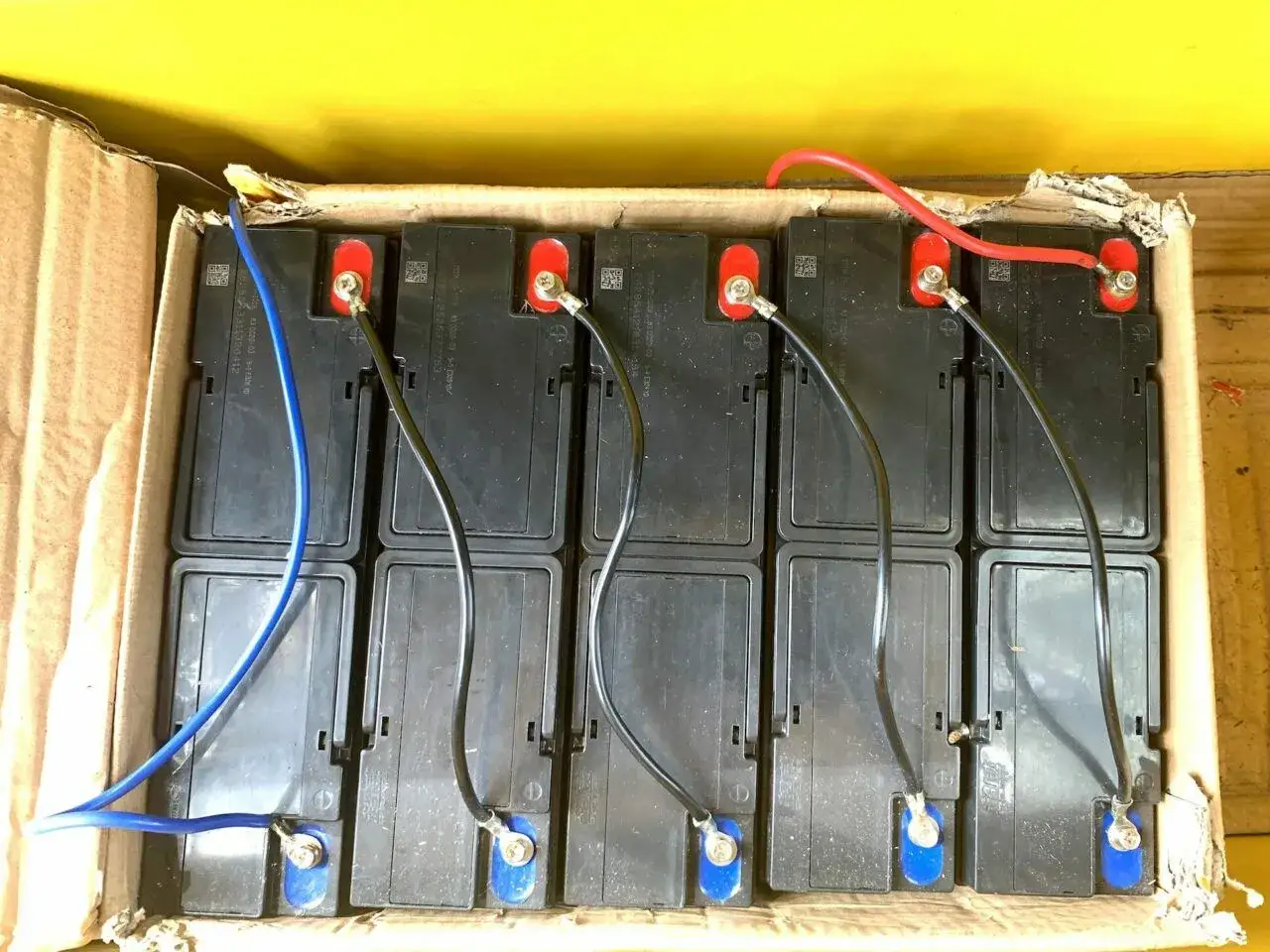

Najprostszy schemat jest zawsze ten sam: plus pierwszego akumulatora łączysz z minusem drugiego. Jeśli masz więcej niż dwa moduły, powtarzasz tę samą zasadę do końca łańcucha. Do instalacji podłączasz już nie środek, tylko skrajne bieguny całego zestawu: wolny minus pierwszej baterii i wolny plus ostatniej.
- Wyłącz wszystkie odbiorniki i odłącz ładowarkę lub przetwornicę.
- Sprawdź, czy akumulatory są tego samego typu i mają zbliżony stan naładowania.
- Połącz dodatni biegun pierwszej baterii z ujemnym biegunem drugiej.
- Jeśli zestaw ma trzy lub cztery moduły, powtarzaj ten sam układ między kolejnymi sztukami.
- Wyprowadź dwa skrajne bieguny jako wyjście całego banku i dopiero potem podłącz obciążenie.
- Po skręceniu połączeń zmierz napięcie całego zestawu miernikiem i porównaj je z oczekiwaną sumą.
Jeśli po złożeniu wynik nie zgadza się z prostą sumą napięć, wracam do początku i sprawdzam polaryzację. Najczęściej problemem nie jest sam akumulator, tylko pomyłka przy jednym z połączeń. Po tym etapie przechodzę do liczb, bo tam najłatwiej zobaczyć, co taki układ naprawdę daje.
Co zmienia się w napięciu, pojemności i mocy
Tu najczęściej pojawia się błąd myślenia: dwa akumulatory 100 Ah nie dają 200 Ah w szeregu. Dają wyższe napięcie, ale pojemność pozostaje taka jak jednej sztuki. Z mojego punktu widzenia to najważniejsza rzecz do zapamiętania, bo od niej zależy dobór ładowarki, przetwornicy i zabezpieczeń.
| Układ | Napięcie nominalne | Pojemność | Energia nominalna | Co to oznacza w praktyce |
|---|---|---|---|---|
| 2 x 12 V 100 Ah | 24 V | 100 Ah | 2,4 kWh | Lepsze warunki dla większych odbiorników i dłuższych przewodów |
| 3 x 12 V 100 Ah | 36 V | 100 Ah | 3,6 kWh | Rzadziej spotykane, ale przydatne w specjalnych układach |
| 4 x 12 V 100 Ah | 48 V | 100 Ah | 4,8 kWh | Częsty wybór w większych bankach energii i mocniejszych przetwornicach |
| 2 x 12,8 V 100 Ah LiFePO4 | 25,6 V | 100 Ah | 2,56 kWh | Typowy przykład z baterii litowych |
Energię można policzyć bardzo prosto: Wh = V × Ah. Dla dwóch akumulatorów 12 V 100 Ah masz więc około 2400 Wh, a dla dwóch modułów 12,8 V 100 Ah około 2560 Wh. Rzeczywisty użytek będzie trochę niższy, bo zależy od chemii, dopuszczalnej głębokości rozładowania i sprawności przetwornicy.
Wyższe napięcie ma jeszcze jedną zaletę: przy tej samej mocy prąd spada. Przykład jest banalny, ale bardzo praktyczny. Odbiornik o mocy 240 W pobiera przy 12 V około 20 A, a przy 24 V tylko 10 A. Jeśli przewód ma opór 0,05 Ω, straty cieplne wyniosą odpowiednio 20 W i 5 W, bo rosną z kwadratem prądu. Właśnie dlatego w mocniejszych układach wyższe napięcie zwykle wygrywa.
Gdy liczby są już jasne, trzeba dobrze dobrać same baterie. I tu zaczynają się rzeczy, które potrafią skrócić żywotność całego zestawu.
Jakich akumulatorów nie łączyć ze sobą
W szeregu najlepiej pracują elementy możliwie identyczne. To nie jest przesada producentów, tylko zwykła logika elektryczna. Jeśli jedna bateria ma inną pojemność, chemie, wiek albo stan zużycia, to cały bank zaczyna się zachowywać nierówno. W praktyce słabszy moduł szybciej dochodzi do granicy rozładowania albo ładowania i staje się ograniczeniem dla reszty.
| Co powinno się zgadzać | Dlaczego to ważne |
|---|---|
| Chemia | AGM, EFB, żel, klasyczny kwas i LiFePO4 mają inne profile ładowania i rozładowania. |
| Pojemność | W szeregu bank i tak ogranicza najsłabszy moduł. |
| Stan naładowania | Duża różnica na starcie powoduje nierówną pracę i szybsze rozjechanie parametrów. |
| Wiek i zużycie | Starsza sztuka ma wyższy opór wewnętrzny i szybciej się nagrzewa. |
| Model i producent | Różne konstrukcje potrafią ładować się i rozładowywać w odmienny sposób. |
| Długość przewodów | Różna rezystancja połączeń oznacza nierówny prąd i inne warunki pracy. |
W zestawach litowych trzeba uważać jeszcze bardziej. Nie każdy moduł można łączyć w szereg, a część producentów dopuszcza tylko określoną liczbę sztuk i wymaga konkretnego BMS-u, czyli systemu zarządzania baterią, który pilnuje napięć i temperatur. W praktyce bez tej kontroli łatwo o przeciążenie jednej sekcji.
W bankach kwasowo-ołowiowych pomocny bywa balancer, czyli układ wyrównujący stan naładowania między bateriami połączonymi szeregowo. To nie jest obowiązkowe w każdym układzie, ale przy dłuższej eksploatacji potrafi wyraźnie pomóc. Dopiero po tej selekcji ma sens porównać szereg z połączeniem równoległym, bo wiele osób miesza oba pojęcia.
Szereg czy równolegle w praktyce
To porównanie jest potrzebne, bo od niego zależy cały sens projektu. W szeregu dostajesz wyższe napięcie, a w równoległym większą pojemność przy tym samym napięciu. Jeśli budujesz instalację pod 24 V, 36 V albo 48 V, wybierasz szereg. Jeśli chcesz, by 12-woltowy system działał dłużej, wybierasz równolegle.
| Kryterium | Połączenie szeregowe | Połączenie równoległe |
|---|---|---|
| Napięcie | Sumuje się | Zostaje takie samo |
| Pojemność Ah | Nie rośnie | Sumuje się |
| Prąd w obwodzie | Taki sam przez wszystkie ogniwa | Rozdziela się między gałęzie |
| Typowy cel | Wyższe napięcie pracy | Dłuższy czas działania |
| Najczęstsze zastosowanie | 24 V, 36 V, 48 V | 12 V o większej pojemności |
Jeśli potrzebujesz i wyższego napięcia, i większej pojemności, wchodzi w grę układ mieszany, czyli szeregowo-równoległy. W praktyce spotyka się go w większych bankach energii, ale wtedy dobór baterii, okablowania i zabezpieczeń musi być już naprawdę konsekwentny. W zwykłym aucie osobowym taki układ rzadko ma sens, ale w zabudowie użytkowej albo większym dieslu już bywa bardzo użyteczny.
Skoro wiesz już, co wybrać, zostaje jeszcze kwestia błędów. To właśnie one najczęściej robią różnicę między sprawnym bankiem a zestawem, który po kilku cyklach zaczyna sprawiać kłopoty.
Błędy, które najczęściej kończą się problemami
Najczęściej widzę nie brak wiedzy, tylko pośpiech. Ktoś składa bank „na oko”, a potem dziwi się, że jedna bateria grzeje się bardziej, szybciej siada albo ładowarka pokazuje dziwne wartości. Poniżej są pomyłki, które naprawdę warto wyłapać przed startem.
- Odwrócona polaryzacja przy jednym z połączeń. To błąd, który może od razu uszkodzić baterię lub elektronikę.
- Różne długości przewodów między modułami. Nierówna rezystancja daje nierówną pracę całego zestawu.
- Mieszanie starych i nowych sztuk. Słabszy akumulator zaczyna ograniczać cały układ.
- Łączenie baterii o różnym stanie naładowania. Zestaw sam zaczyna się wyrównywać kosztem jednej sztuki.
- Brak bezpiecznika i odłącznika na wyjściu banku. Przy zwarciu robi się z tego bardzo poważny problem.
- Pobieranie zasilania ze środka łańcucha. To zaburza symetrię i przyspiesza rozjazd parametrów.
Dodam jeszcze jedną rzecz, bo często jest bagatelizowana: jeśli jedna bateria wyraźnie szybciej się nagrzewa albo napięcie spada na niej bardziej niż na pozostałych, to nie jest „urok układu”. To sygnał, że coś jest nie tak z doborem, połączeniem albo samą kondycją modułu. Przed pierwszym pełnym obciążeniem zawsze robię jeszcze trzy szybkie pomiary.
Zanim zamkniesz bank, zrób te trzy pomiary
Nie potrzebujesz do tego specjalistycznej aparatury. Wystarczy zwykły miernik i kilka minut. Ja traktuję ten etap jako prostą polisę na spokój, bo większość problemów wychodzi właśnie tutaj, a nie po tygodniu pracy.
- Zmierz napięcie każdej baterii osobno i upewnij się, że wartości są do siebie zbliżone.
- Zmierz napięcie całego zestawu i porównaj je z oczekiwaną sumą nominalną.
- Sprawdź zachowanie pod obciążeniem, zwłaszcza czy żadna sztuka nie „ucieka” szybciej od reszty.
Jeśli bank ma pracować w aucie z dieslem, kamperze albo w innym układzie użytkowym, takie sprawdzenie oszczędza czas i pieniądze. Dobrze wykonany szereg działa przewidywalnie, ale tylko wtedy, gdy od początku traktujesz go jak jeden układ, a nie zbiór przypadkowych baterii. Właśnie ta różnica najczęściej decyduje o trwałości całej instalacji.
