W praktyce budowa rozrusznika decyduje o tym, czy silnik złapie od razu, czy będzie tylko bezradnie kręcił. W dieslu ma to jeszcze większe znaczenie, bo rozruch musi pokonać wyższy opór sprężania, a cały układ elektryczny pracuje pod dużym obciążeniem. Poniżej rozbieram ten element na części, pokazuję jego działanie krok po kroku i tłumaczę, jak odróżnić usterkę samego rozrusznika od problemu z akumulatorem albo przewodami.
Najważniejsze rzeczy, które warto wiedzieć o rozruszniku
- Rozrusznik to silnik prądu stałego, który na krótko generuje bardzo wysoki moment obrotowy.
- Najważniejsze elementy to elektromagnes, zębnik, sprzęgło jednokierunkowe, wirnik, szczotki i komutator.
- W dieslu równie ważne jak sam rozrusznik są akumulator, masa i przewód dodatni.
- Typowe objawy awarii to jedno kliknięcie, wolne kręcenie, zgrzytanie albo brak reakcji.
- W wielu przypadkach winny nie jest sam rozrusznik, tylko spadek napięcia w instalacji.
- Regeneracja ma sens, gdy zużyły się elementy eksploatacyjne, a nie doszło do ciężkich uszkodzeń mechanicznych.
Z czego składa się rozrusznik i po co jest każdy element
Rozrusznik nie jest zwykłym małym silnikiem. To układ zaprojektowany do bardzo krótkiej, ale intensywnej pracy, w której liczy się szybkie zazębienie, duży moment i pewne odłączenie po uruchomieniu silnika. W nowoczesnych autach, zwłaszcza z dieslem, konstrukcja bywa bardziej odporna na częste cykle i wyższe obciążenia niż w prostych rozwiązaniach sprzed lat.
| Element | Rola w układzie | Co zwykle się zużywa |
|---|---|---|
| Obudowa i stojan | Trzymają całą konstrukcję i tworzą pole magnetyczne potrzebne do pracy silnika. | Pęknięcia, korozja, uszkodzone magnesy trwałe lub uzwojenia wzbudzenia. |
| Wirnik | Obraca się i zamienia energię elektryczną na moment obrotowy. | Zużycie uzwojeń, uszkodzenie komutatora, bicie osiowe lub mechaniczne. |
| Szczotki i komutator | Dostarczają prąd do wirnika podczas jego obrotu. | Starcie szczotek, przypalenie komutatora, łuk elektryczny i utrata kontaktu. |
| Elektromagnes załączający | Wysuwa zębnik i zamyka główny obwód prądowy rozrusznika. | Zużyte styki, zacinający się tłoczek, uszkodzone cewki. |
| Zębnik | Wchodzi w zazębienie z wieńcem koła zamachowego i przekazuje napęd. | Wytarte lub wyłamane zęby, opóźnione wysuwanie, hałas przy rozruchu. |
| Sprzęgło jednokierunkowe | Pozwala napędzać silnik, ale po odpaleniu chroni rozrusznik przed „rozkręceniem” przez pracujący motor. | Poślizg, blokowanie, brak prawidłowego odłączenia. |
| Widełki i sprężyna | Przesuwają zębnik na właściwą pozycję i utrzymują ruch mechanizmu. | Wygięcie, pęknięcie, zbyt mały skok i niepełne zazębienie. |
| Tuleje, łożyska i przekładnia redukcyjna | Prowadzą wirnik i w wielu konstrukcjach zwiększają moment przy mniejszym rozmiarze silnika. | Luz, hałas, zatarcie, spadek sprawności i większy pobór prądu. |
W praktyce najczęściej nie psuje się jeden element w izolacji. Zużyta szczotka potrafi przyspieszyć zużycie komutatora, a zbyt duży luz w prowadzeniu wirnika natychmiast pogarsza jakość zazębienia. Gdy wiadomo, co siedzi w środku, łatwiej zrozumieć sam proces uruchamiania silnika.
Jak rozrusznik uruchamia silnik krok po kroku
Cały proces trwa bardzo krótko, ale dzieje się w nim kilka rzeczy naraz. Właśnie dlatego usterki rozrusznika bywają mylące: z zewnątrz słychać tylko kliknięcie, zgrzyt albo wolne kręcenie, a przyczyna może leżeć w mechanice, elektryce lub sterowaniu.
- Sygnał ze stacyjki albo przycisku START trafia do elektromagnesu.
- Elektromagnes przyciąga zworę i przesuwa widełki, które wysuwają zębnik w stronę wieńca koła zamachowego.
- Po pełnym zazębieniu styki mocy zamykają główny obwód i silnik rozrusznika dostaje pełne zasilanie.
- Wirnik zaczyna się obracać, a moment trafia na zębnik i dalej na wieniec koła zamachowego.
- Silnik spalinowy dostaje pierwszy impuls obrotowy i zaczyna pracować samodzielnie.
- Sprzęgło jednokierunkowe odcina rozrusznik, żeby po odpaleniu nie był napędzany przez pracujący już silnik.
W dieslu ten moment jest szczególnie wymagający, bo trzeba pokonać większe sprężanie, często także gęstszy olej i niższą temperaturę otoczenia. Z tego powodu stan zasilania ma tu większe znaczenie, niż wielu kierowców zakłada.
Dlaczego akumulator i masa są tak samo ważne jak sam rozrusznik
Rozrusznik pobiera bardzo duży prąd, zwykle liczony w setkach amperów. To oznacza, że nawet niewielki opór na klemie, przewodzie dodatnim albo połączeniu masy potrafi mocno obniżyć napięcie dostępne dla całego układu. Sam starter może być sprawny, a auto i tak będzie kręciło ospale, jeśli zasilanie nie dowozi tego, czego potrzebuje.
W sprawnym układzie 12 V napięcie spoczynkowe akumulatora zwykle mieści się w okolicach 12,4-12,8 V. Podczas rozruchu spadek nie powinien być drastyczny; jeśli podczas testu obciążeniowego napięcie spada w okolice 9,6 V lub niżej, to dla mnie sygnał ostrzegawczy, że problem może dotyczyć akumulatora, połączeń albo całego bilansu elektrycznego. W dieslu dochodzą jeszcze świece żarowe, niska temperatura i wyższe opory, więc margines błędu jest mniejszy niż w wielu benzynach.
- Utlenione klemy ograniczają przepływ prądu już na samym wejściu.
- Słaba masa między silnikiem a nadwoziem potrafi udawać awarię rozrusznika.
- Przewód dodatni o zbyt dużym spadku napięcia mocno osłabia pracę elektromagnesu.
- Akumulator niedopasowany do auta, zwłaszcza w systemie start-stop, szybko wychodzi na wierzch przy niskich temperaturach.
Właśnie dlatego przy problemach z rozruchem nie zaczynam od wymiany startera w ciemno. Najpierw sprawdzam, czy instalacja naprawdę jest w stanie dostarczyć energię, której ten podzespół potrzebuje. To naturalnie prowadzi do objawów, które najczęściej mylą kierowców.

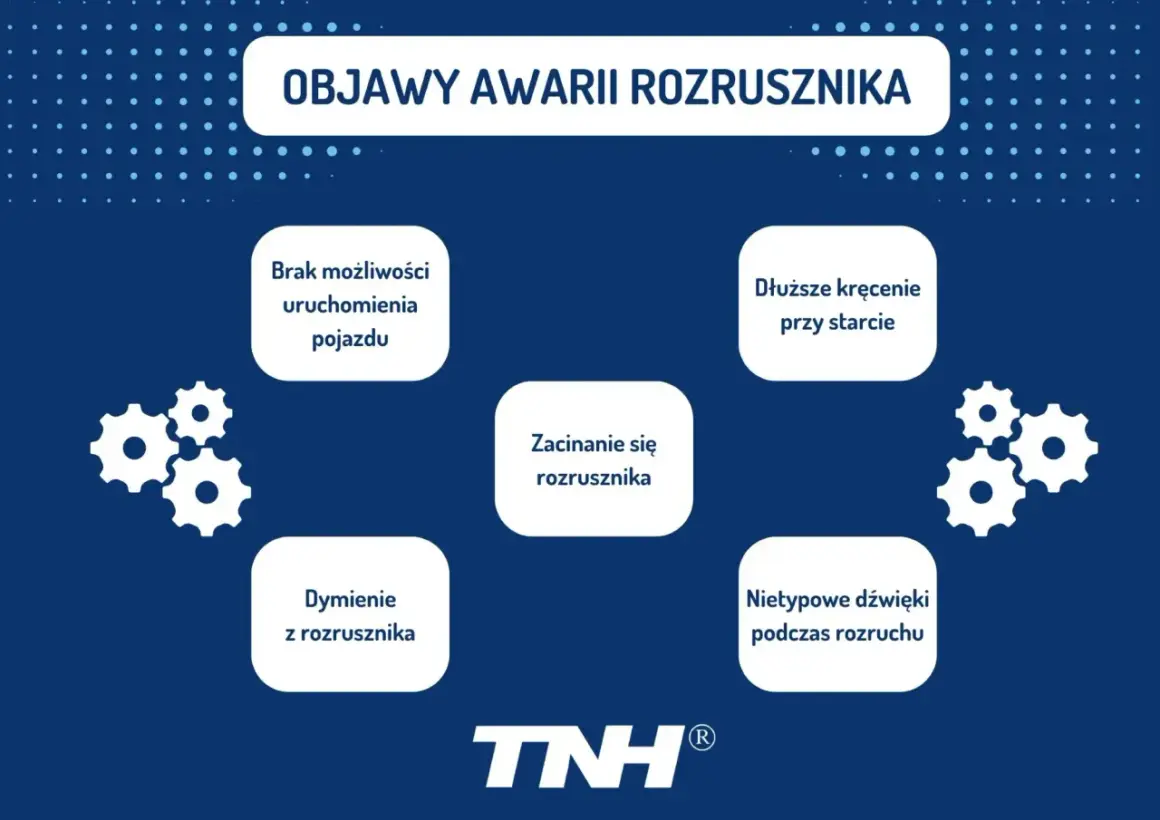

Objawy, które najczęściej wprowadzają w błąd
Rozrusznik potrafi dawać bardzo podobne sygnały przy różnych usterkach. Jedno kliknięcie, przeciągłe kręcenie albo zgrzyt nie mówią jeszcze, że winna jest tylko jedna część. Z mojego doświadczenia najlepiej działa szybkie odróżnienie objawu od realnej przyczyny.
| Objaw | Co najczęściej podejrzewam | Od czego zaczynam sprawdzanie |
|---|---|---|
| Brak reakcji po przekręceniu kluczyka | Przerwa w zasilaniu, uszkodzona stacyjka, przekaźnik, masa lub całkowicie rozładowany akumulator. | Napięcie akumulatora, klemy, bezpieczniki, połączenia masowe. |
| Jedno wyraźne kliknięcie bez obrotu | Elektromagnes dostaje sygnał, ale styki mocy nie zamykają obwodu albo napięcie spada zbyt mocno. | Test akumulatora pod obciążeniem i kontrola przewodów plusowych. |
| Rozrusznik kręci wolno | Słabe zasilanie, duży spadek napięcia, zużyte szczotki, komutator lub tuleje. | Spadki napięcia i pobór prądu, potem oględziny mechaniczne. |
| Silnik rozrusznika pracuje, ale nie napędza jednostki | Sprzęgło jednokierunkowe, zębnik albo widełki nie przekazują momentu. | Ocena mechanizmu zazębienia i stanu zębów. |
| Zgrzytanie albo metaliczny hałas | Niepełne zazębienie, zużyty zębnik, uszkodzony wieniec koła zamachowego lub opóźnione odłączanie. | Oględziny zębów i działania elektromagnesu. |
| Rozrusznik nie odpuszcza po odpaleniu | Zacięty elektromagnes, problem w sterowaniu lub uszkodzone styki. | Natychmiastowe przerwanie próby i diagnoza obwodu sterowania. |
Jeśli widzę kliknięcie bez obrotu, nie zakładam od razu spalenia rozrusznika. Bardzo często winne są spadki napięcia albo zużyte połączenia, a sam starter dostaje tylko zbyt mało energii, by wykonać swoją pracę. Dopiero po takim rozdzieleniu sygnałów ma sens dokładniejsza diagnostyka.
Jak diagnozuję układ, zanim skazuję winny rozrusznik
W praktyce warsztatowej kolejność ma znaczenie. Jeśli zacznę od demontażu, łatwo pominąć prostą przyczynę w instalacji. Jeśli z kolei zignoruję mechanikę, mogę przeoczyć uszkodzony zębnik albo sprzęgło jednokierunkowe, które i tak nie pozwoli na poprawny start.
- Sprawdzam napięcie akumulatora na postoju i pod obciążeniem.
- Kontroluję klemy, przewód dodatni oraz masę między akumulatorem, nadwoziem i silnikiem.
- Nasłuchuję, czy elektromagnes w ogóle pracuje i czy wysuwa zębnik.
- Mierzę, czy na rozrusznik dochodzi pełne zasilanie, a połączenia nie mają nadmiernych spadków.
- Jeśli zasilanie jest w porządku, demontuję podzespół i oglądam szczotki, komutator, tuleje, zębnik oraz sprzęgło jednokierunkowe.
- Sprawdzam też, czy obudowa nie jest zabrudzona olejem albo pyłem ze sprzęgła, bo taki osad potrafi przyspieszyć zużycie całego mechanizmu.
Regeneracja ma sens wtedy, gdy zużyły się części eksploatacyjne, ale wirnik, obudowa i podstawowe elementy mechaniczne są w dobrej kondycji. Wymiana całego rozrusznika zwykle wygrywa wtedy, gdy doszło do pęknięcia wału, uszkodzenia magnesów, spalonych uzwojeń albo ciężkich uszkodzeń zębów. Warto też pamiętać, że niektóre konstrukcje z magnesami ferrytowymi są wrażliwe na uderzenia podczas demontażu i testów, więc tu ostrożność ma znaczenie większe, niż się wydaje.
Przy autach z systemem start-stop nie stosuję zamienników „na oko”. Taki układ pracuje w większej liczbie cykli, więc wymaga części zaprojektowanych właśnie do tego trybu, a nie tylko zbliżonych gabarytowo.
Co w dieslu daje największą rezerwę na zimowy rozruch
W samochodach z silnikiem wysokoprężnym różnica między sprawnym a zużytym układem rozruchowym wychodzi szybciej niż w innych autach. Jeśli rano silnik kręci ospale, a po kilku krótkich trasach sytuacja się pogarsza, zwykle problem nie leży wyłącznie w samym starterze. Najczęściej winny jest cały łańcuch: akumulator, przewody, masa, styki i dopiero na końcu sam mechanizm.
- Nie przeciągam jednej próby rozruchu zbyt długo, bo rozrusznik jest zaprojektowany do pracy krótkotrwałej.
- Po nieudanej próbie robię przerwę, żeby nie dobijać uzwojeń i styków nadmiernym nagrzaniem.
- Dbam o czyste klemy i solidną masę, bo to najtańsza profilaktyka przeciw kłopotom z kręceniem.
- Przy wymianie akumulatora trzymam się zaleceń producenta, zwłaszcza w autach z EFB lub AGM.
- Jeśli pojawia się hałas przy zazębianiu, reaguję szybko, bo z czasem cierpi też wieniec koła zamachowego.
Najwięcej problemów widzę tam, gdzie kierowca przez dłuższy czas ignoruje wolniejsze kręcenie i liczy, że „samo przejdzie”. Zwykle nie przechodzi. Pewny rozruch zaczyna się od sprawnego zasilania, dobrego połączenia masy i rozrusznika, który pracuje lekko, bez zgrzytów i bez opóźnienia. Gdy te trzy rzeczy są w porządku, diesel odpala przewidywalnie nawet wtedy, gdy warunki robią się trudne.
