Podłączenie włącznika do silnika trójfazowego to kluczowy proces, który wymaga precyzji i przestrzegania zasad bezpieczeństwa. Właściwe połączenie zapewnia nie tylko efektywność pracy silnika, ale także jego bezpieczeństwo. Niezależnie od tego, czy jesteś doświadczonym elektrykiem, czy osobą dopiero zaczynającą swoją przygodę z instalacjami elektrycznymi, ważne jest, aby znać podstawowe zasady i kroki, które należy wykonać.
W tym artykule przedstawimy krok po kroku sposób na podłączenie włącznika do silnika trójfazowego, uwzględniając niezbędne narzędzia, materiały oraz zasady bezpieczeństwa. Poznasz również, jak zidentyfikować przewody silnika oraz jak zabezpieczyć połączenia przed ewentualnymi awariami.
Najważniejsze informacje:
- Bezpieczeństwo jest kluczowe - zawsze odłącz zasilanie przed rozpoczęciem pracy.
- Identyfikacja przewodów jest niezbędna - oznaczenia U1, V1, W1 pomagają w prawidłowym podłączeniu.
- Właściwe połączenie włącznika do silnika trójfazowego wymaga dokładności i przestrzegania schematów.
- Instalacja zabezpieczeń, takich jak wyłączniki nadprądowe, chroni przed przeciążeniem.
- Testowanie połączeń po zakończeniu pracy jest kluczowe dla zapewnienia prawidłowego działania silnika.
Jak podłączyć włącznik do silnika trójfazowego krok po kroku
Podłączenie włącznika do silnika trójfazowego wymaga staranności i przestrzegania zasad bezpieczeństwa. Aby zapewnić prawidłowe działanie silnika, należy wykonać kilka kluczowych kroków. W pierwszej kolejności, przed rozpoczęciem pracy, należy zawsze odłączyć zasilanie, aby uniknąć niebezpieczeństwa porażenia prądem. Następnie, ważne jest, aby mieć na uwadze, że odpowiednie przygotowanie i zrozumienie procesu podłączenia są kluczowe dla sukcesu tej operacji.
W dalszej części omówimy szczegółowe kroki, które należy podjąć, aby bezpiecznie i efektywnie podłączyć włącznik do silnika trójfazowego. Zaczniemy od podstawowych zasad bezpieczeństwa, a następnie przejdziemy do identyfikacji przewodów i właściwego łączenia ich z włącznikiem. Pamiętaj, że każde połączenie powinno być dokładnie sprawdzone przed rozpoczęciem pracy, aby uniknąć problemów w przyszłości.
Bezpieczeństwo przy podłączaniu włącznika do silnika trójfazowego
Bezpieczeństwo jest najważniejszym aspektem przy podłączaniu włącznika do silnika trójfazowego. Przed przystąpieniem do pracy zawsze należy odłączyć zasilanie i upewnić się, że nie ma napięcia w instalacji. Należy również korzystać z odpowiedniego sprzętu ochronnego, takiego jak rękawice izolacyjne i okulary ochronne, które zabezpieczą przed ewentualnymi zagrożeniami. Zabezpiecz miejsce pracy, aby uniknąć przypadkowego ponownego włączenia zasilania podczas instalacji.
Wymagane narzędzia i materiały do podłączenia włącznika
Aby prawidłowo podłączyć włącznik do silnika trójfazowego, potrzebne będą odpowiednie narzędzia i materiały. W pierwszej kolejności, niezbędny będzie włącznik trójfazowy, który jest kluczowym elementem instalacji. Ważne, aby wybrać włącznik o odpowiedniej specyfikacji, np. o prądzie znamionowym dostosowanym do mocy silnika. Kolejnym istotnym elementem są przewody elektryczne – zazwyczaj stosuje się przewody o przekroju 1,5 mm² lub 2,5 mm², w zależności od obciążenia.
- Włącznik trójfazowy – np. włącznik marki Schneider Electric o prądzie znamionowym 16A.
- Przewody elektryczne – przewody H05V-K o przekroju 2,5 mm² do połączeń.
- Multimetr – do sprawdzenia napięcia i ciągłości obwodu.
- Izolacja – taśmy izolacyjne do zabezpieczenia połączeń elektrycznych.
Oprócz tego, warto mieć pod ręką narzędzia ręczne, takie jak śrubokręty, szczypce i nożyce do kabli, które ułatwią montaż. Przygotowanie wszystkich niezbędnych materiałów przed rozpoczęciem pracy pozwoli na sprawne i bezproblemowe wykonanie instalacji.
Rozpoznawanie oznaczeń przewodów i terminali silnika
W przypadku silników trójfazowych, oznaczenia przewodów i terminali są kluczowe dla prawidłowego ich podłączenia. Zazwyczaj przewody są oznaczone literami, takimi jak U, V, W dla faz oraz U1, V1, W1 dla zacisków początkowych i U2, V2, W2 dla zacisków końcowych. Kolory przewodów również mają znaczenie: na przykład, czarny, brązowy i szary często oznaczają poszczególne fazy, podczas gdy niebieski jest zazwyczaj przewodem neutralnym, a zielono-żółty przewodem ochronnym. Zrozumienie tych oznaczeń jest niezbędne, aby uniknąć błędów podczas instalacji.
| Kolor przewodu | Oznaczenie | Funkcja |
|---|---|---|
| Czarny | L1 | Faza 1 |
| Brązowy | L2 | Faza 2 |
| Szary | L3 | Faza 3 |
| Niebieski | N | Przewód neutralny |
| Żółto-zielony | PE | Przewód ochronny |
Jak przygotować przewody do podłączenia włącznika
Aby przygotować przewody do podłączenia włącznika, należy wykonać kilka kluczowych kroków. Po pierwsze, odizoluj końcówki przewodów na długość około 1 cm, aby odsłonić miedziane druty. Użyj nożyc do kabli lub narzędzia do ściągania izolacji, aby uzyskać czyste i równe końcówki. Następnie, jeśli to konieczne, skręć końcówki przewodów razem, aby zapewnić solidne połączenie. Możesz również zastosować lutowanie, aby dodatkowo wzmocnić połączenie, zwłaszcza w przypadku przewodów o większym przekroju. Pamiętaj, aby wszystkie przygotowane przewody były odpowiednio zabezpieczone przed przypadkowym dotykiem lub zwarciem.
Jak wykonać połączenia elektryczne między włącznikiem a silnikiem
Aby prawidłowo podłączyć włącznik do silnika trójfazowego, należy wykonać kilka kluczowych kroków. Po pierwsze, upewnij się, że przewody zasilające są podłączone do odpowiednich terminali włącznika. Zazwyczaj przewody fazowe L1, L2 i L3 zasilania powinny być podłączone do wejść włącznika, które są oznaczone jako 1, 2, 3. Następnie, przewody z silnika, oznaczone jako U, V i W, muszą być podłączone do wyjść włącznika, również oznaczonych jako 1, 2, 3. Ważne jest, aby zachować odpowiednią kolejność i upewnić się, że wszystkie połączenia są mocne i dobrze izolowane.
Po podłączeniu włącznika do silnika, warto przeprowadzić test, aby upewnić się, że wszystko działa poprawnie. Sprawdź, czy silnik uruchamia się bez problemów, a także czy nie występują żadne nieprawidłowości, takie jak nadmierny hałas czy wibracje. W przypadku silników o mocy powyżej 5,5 kW, rozważ zastosowanie metody rozruchu gwiazda-trójkąt, aby zredukować prąd rozruchowy i zwiększyć efektywność. Pamiętaj, że każde połączenie powinno być wykonane zgodnie z obowiązującymi normami i przepisami.

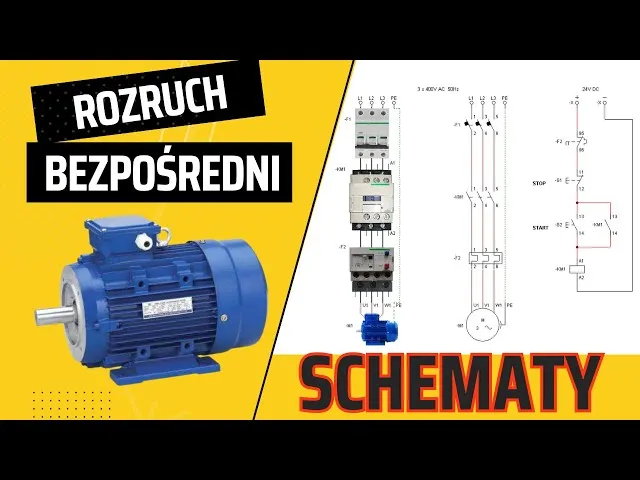

Schemat podłączenia włącznika do silnika trójfazowego
W celu lepszego zrozumienia, jak wykonać połączenia elektryczne, poniżej przedstawiamy schemat podłączenia włącznika do silnika trójfazowego. W schemacie widać, jak przewody fazowe L1, L2 i L3 są podłączone do włącznika oraz jak przewody U, V i W z silnika łączą się z odpowiednimi wyjściami. Każdy terminal jest dokładnie oznaczony, co ułatwia instalację i zapewnia prawidłowe połączenia. Upewnij się, że wszystkie połączenia są wykonane zgodnie z przedstawionym schematem, aby uniknąć błędów.
Jak rozwiązywać problemy z kierunkiem obrotów silnika
Problemy z kierunkiem obrotów silnika trójfazowego mogą być frustrujące, ale często są łatwe do rozwiązania. Jeśli silnik obraca się w niewłaściwą stronę, najczęściej przyczyną jest błędne podłączenie przewodów fazowych. Aby to naprawić, wystarczy zamienić miejscami dwa dowolne przewody fazowe (L1, L2, L3) na włączniku lub na zaciskach silnika. Upewnij się, że wszystkie połączenia są mocne i dobrze izolowane, aby uniknąć problemów w przyszłości. W przypadku silników z systemem gwiazda-trójkąt, upewnij się, że zmiany są odpowiednio wprowadzone w obu konfiguracjach.
Jakie są objawy niewłaściwego podłączenia włącznika
Niewłaściwe podłączenie włącznika do silnika trójfazowego może prowadzić do różnych problemów z jego działaniem. Do najczęstszych objawów należą niewłaściwy kierunek obrotów, co może wskazywać na zamianę faz, a także nadmierny hałas lub wibracje, które mogą sygnalizować luźne połączenia lub uszkodzenia mechaniczne. Innym symptomem jest przegrzewanie się silnika, co może prowadzić do jego awarii, jeśli nie zostanie szybko naprawione. Obserwacja tych objawów jest kluczowa dla zapewnienia prawidłowego funkcjonowania silnika.
Czytaj więcej: Silnik Wankla w jakich autach? Oto modele, które musisz znać
Jak optymalizować wydajność silnika trójfazowego w praktyce
Aby maksymalnie wykorzystać potencjał silnika trójfazowego, warto rozważyć instalację systemów monitorowania i automatyzacji. Dzięki nowoczesnym technologiom, takim jak czujniki temperatury i drgań, można na bieżąco śledzić stan silnika i szybko reagować na wszelkie nieprawidłowości. Tego rodzaju rozwiązania nie tylko zwiększają bezpieczeństwo, ale również pozwalają na zapobieganie awariom poprzez wczesne wykrywanie problemów, co w dłuższej perspektywie przekłada się na oszczędności w kosztach eksploatacji.Warto również rozważyć modernizację układu sterowania silnikiem, na przykład poprzez zastosowanie falowników, które umożliwiają regulację prędkości obrotowej. Takie podejście nie tylko zwiększa elastyczność w zarządzaniu pracą silnika, ale również pozwala na dostosowanie jego wydajności do aktualnych potrzeb produkcyjnych. W dobie rosnącej konkurencji i dążenia do efektywności energetycznej, inwestycja w nowoczesne technologie staje się kluczowym elementem strategii rozwoju każdego przedsiębiorstwa.
